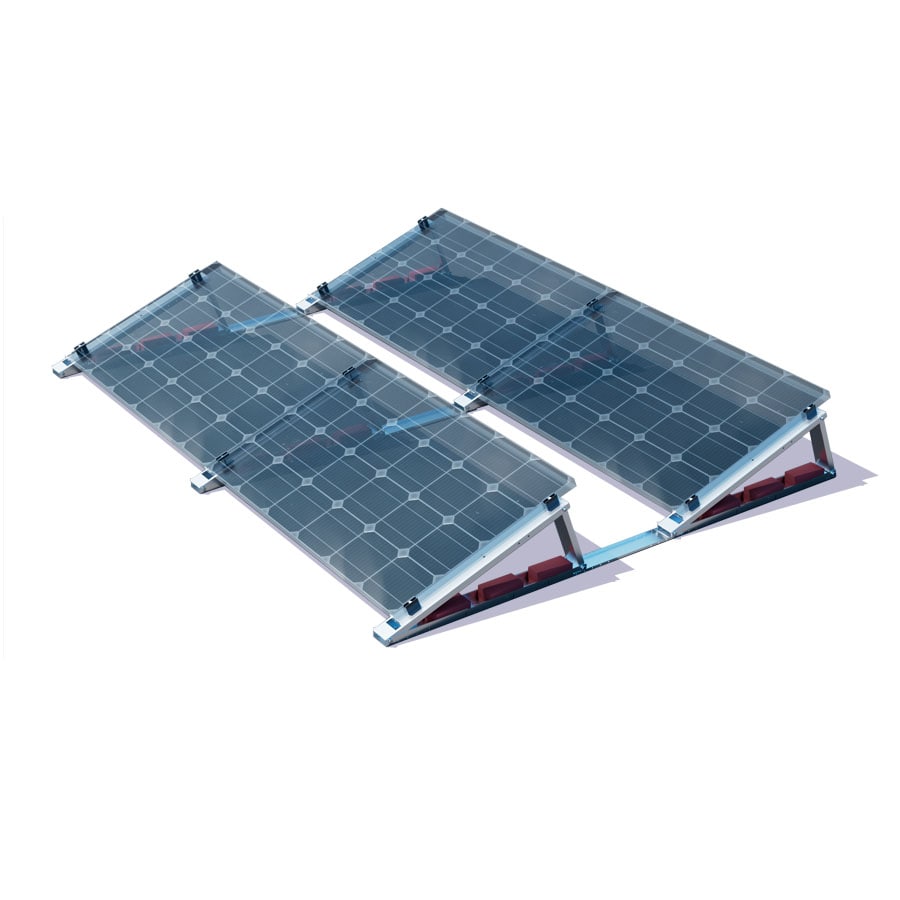

Flachdach-Aufständerung – „Flat-Flex“-Set – für 2 x 2 PV-Module (hintereinander) (Produkt aktuell ausverkauft)

PV Flachdach Montagesystem FlatFlex

FlatFlex Montagesystem für 2 x 2 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme mit 35 mm.

FlatFlex PV Montageset - Inhalt

• 6 x FlatFlex Flachdach-Aufständerung
• 6 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
• 12 x Zylinderkopfschraube 45mm
• 8 x 30mm Endklemme schwarz
• 4 x Mittelklemme schwarz
• 3 x Verbindungselement (Ost-West, Süd-Süd)
• 12 x Bohrschrauben mit Sechskantkopf und Bund

Technische Daten

• Neigungswinkel: 10°/15°/20°
• Modulausrichtung: quer
• Werkstoff: EN AW-5005 (AlMg1)
• Blechstärke: 1,5 mm
• Länge Grundschiene: 1150 mm
• Breite Grundschiene: 115 mm
• Länge Modulauflage: 900 mm
• Gewicht des Sets: 19 kg
• Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
• Grundfläche aufgebaut (LxBxH): ~ 360 x 250 x 50 cm
