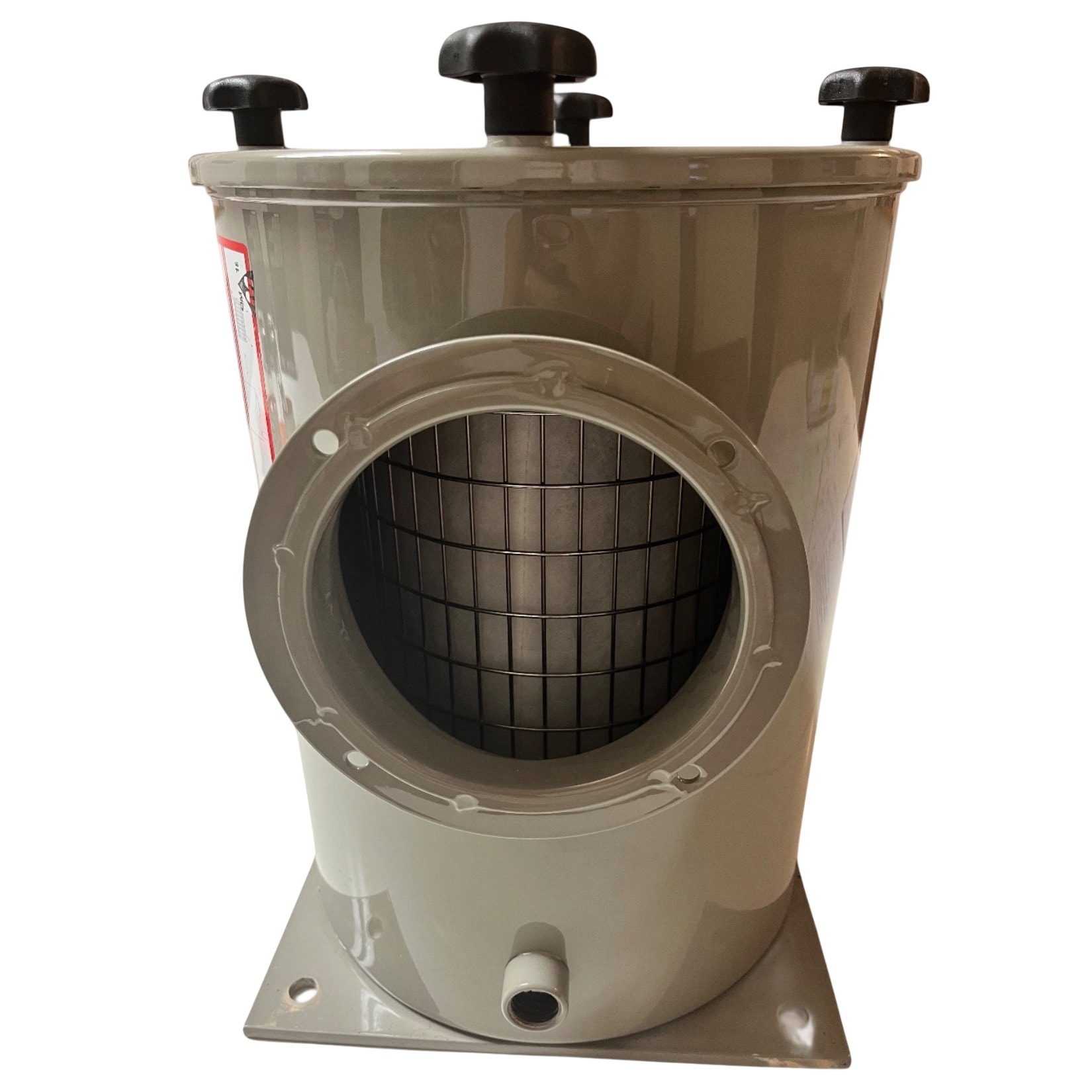

Überdruck-Explosionsschutzventil (ÜSV) mit Vorfilter – Schutz für Zuluft in Schutzräumen

Beschreibung

Das Überdruck-Explosionsschutzventil (ÜSV) mit integriertem Vorfilter dient als Zuluftventil in Schutzraum-Belüftungsanlagen und schützt zuverlässig vor Überdruck und Explosionen durch konventionelle oder nukleare Waffen, Gasexplosionen, Sabotage oder sonstige industrielle Risiken. Das Ventil verhindert gefährliche Luftstöße in Zu- und Abluftöffnungen und schließt automatisch bei einem Sog nach nuklearer Detonation.

Anwendungsbereich

• Zuluftventil für Schutzraum-Belüftungsanlagen
• Schutzgrad: 1 bis 3 bar (je nach Typ)
• Verhindert Eindringen von Druckwellen in Zu- und Abluftöffnungen
• Automatische Schließung bei Überdruck und nuklearem Sog
• Einsatz in zivilen, militärischen und industriellen Schutzanlagen

Materialspezifikation

• Ventilgehäuse, Vorfilterkorb und Mauerkasten: Stahl, vollbad feuerverzinkt
• Vorfilter: sackförmig aus Polyesterfasern
• Schließmechanismus und Verankerungsbolzen: Chrom-Nickelstahl
• Revisionsdeckel: pulverbeschichtet (je nach Typ)
• Zubehör: Schutzgitter DN 125, Prallplatte, Kondensatflasche (je nach Typ)

Typen und Leistungsdaten (Beispiel)

Hinweis: Die Luftmengenangaben beziehen sich auf den Filterbetrieb. Im Frischluftbetrieb können sich die Werte verdoppeln.

Normen, Zulassung und Typenprüfung

• Entspricht den Weisungen des Bundesamtes für Bevölkerungsschutz (BABS)
• Typenprüfung durch das eidgenössische Verteidigungsdepartement (VBS)
• Zulassung (herstellerabhängig): BZS T 00-009, BZS T 03-011, BZS T 74-012
• Nur geprüfte und zugelassene ÜSV/ESV dürfen in Schutzräumen eingesetzt werden
